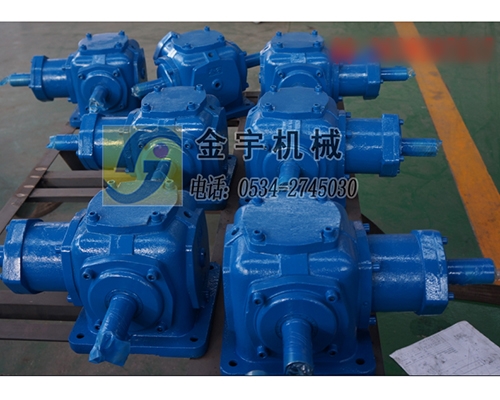

SP系列錐齒輪換向器
SP系列型號：
SP 、SPL 、SPS、SPV

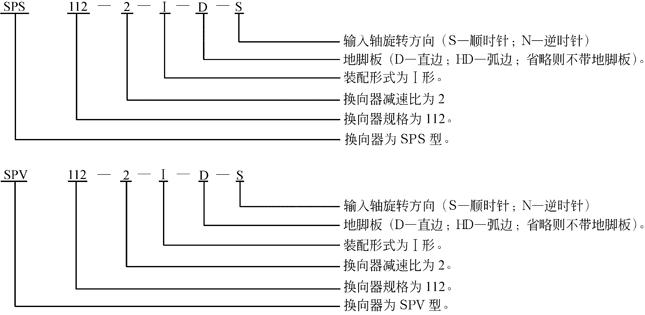

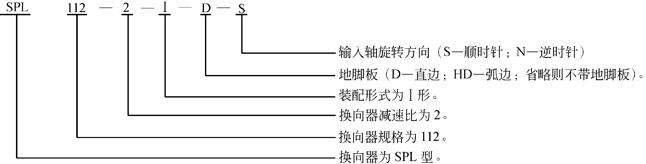

減速比及其標識方法：
SP系列圓錐齒輪換向器地腳尺寸：
帶圓弧的地腳可安裝在換向器的任意面上，無圓弧的地腳只能安裝在換向器的平坦面上。

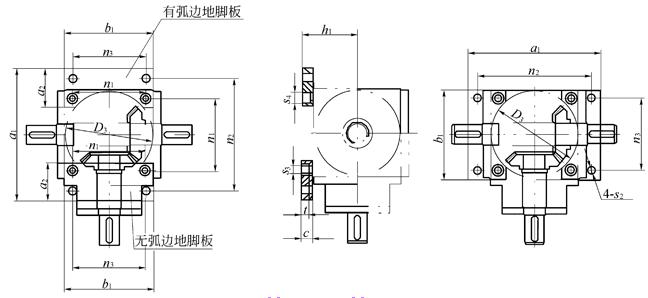

轉向箱地腳板尺寸和重量 單位：mm
|
規(guī)格 |
a1 |
a2 |
b10-0.5 |
c |
D3 |
h1 |
n1 |
n2 |
n3 |
s2 |
s3 |
s4 |
t |
螺栓 |
重量 |
|
|
有弧邊 |
無弧邊 |
|||||||||||||||
|
27 |
82 |
25 |
74 |
10 |
53 |
37 |
44 |
68±0.2 |
60 |
5.5 |
5.3 |
9 |
6 |
M5×12 |
0.2 |
0.3 |
|
44 |
145 |
45 |
90 |
12 |
88 |
57 |
72 |
125±0.2 |
72 |
6.6 |
6.4 |
10.4 |
7 |
M6×16 |
0.6 |
0.8 |
|
55 |
168 |
50 |
110 |
15 |
108 |
70 |
88 |
146±0.2 |
88 |
9 |
8.4 |
13.5 |
9.5 |
M8×18 |
0.9 |
1.2 |
|
77 |
208 |
60 |
140 |
20 |
135 |
90 |
110 |
178±0.2 |
110 |
11 |
10.5 |
16.5 |
11.5 |
M10×25 |
1.9 |
2.5 |
|
96 |
250 |
70 |
170 |
20 |
165 |
105 |
134 |
215±0.2 |
134 |
14 |
13 |
19 |
14 |
M12×25 |
2.7 |
3.5 |
|
112 |
310 |
90 |
210 |
25 |
205 |
130 |
170 |
265±0.3 |
170 |
18 |
17 |
25 |
18 |
M16×30 |
5.2 |
7 |
|
135 |
345 |
100 |
240 |
25 |
235 |
145 |
190 |
295±0.3 |
190 |
18 |
17 |
25 |
18 |
M16×30 |
6.5 |
9 |
|
155 |
385 |
100 |
280 |
25 |
275 |
165 |
220 |
335±0.3 |
220 |
18 |
17 |
25 |
18 |
M16×30 |
7.8 |
10.5 |
|
注：建議地腳板與找向器聯接的螺栓加鎖緊墊圈或其它鎖緊裝置。 |
||||||||||||||||
